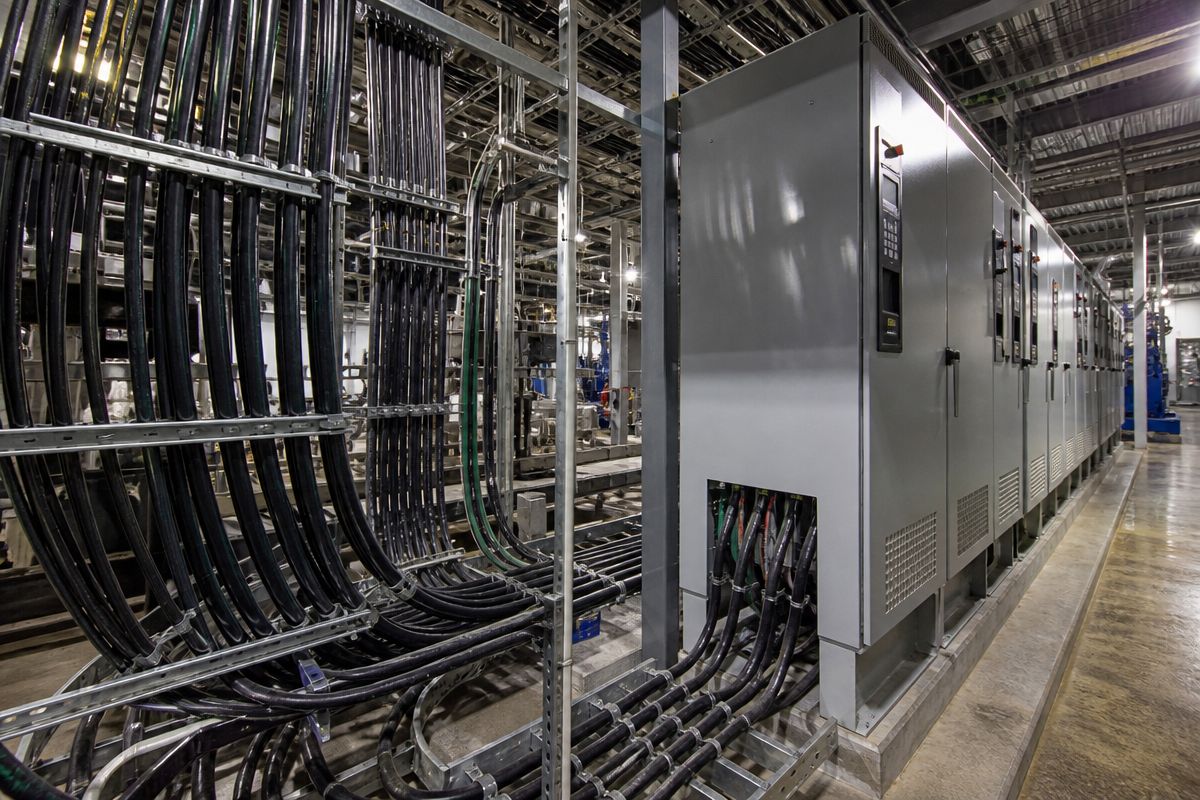

In raffinaderijen, energiecentrales of geautomatiseerde proceshallen maken grillige sensormetingen - stijgende temperaturen of afwijkende 4-20mA-lussen - instrumentatietechnici gek. Teams vervangen sensoren en wisselen modules uit, maar beseffen dat de oorzaak simpel was: het gebruik van standaard meeraderige besturingskabels voor delicate analoge signalen.

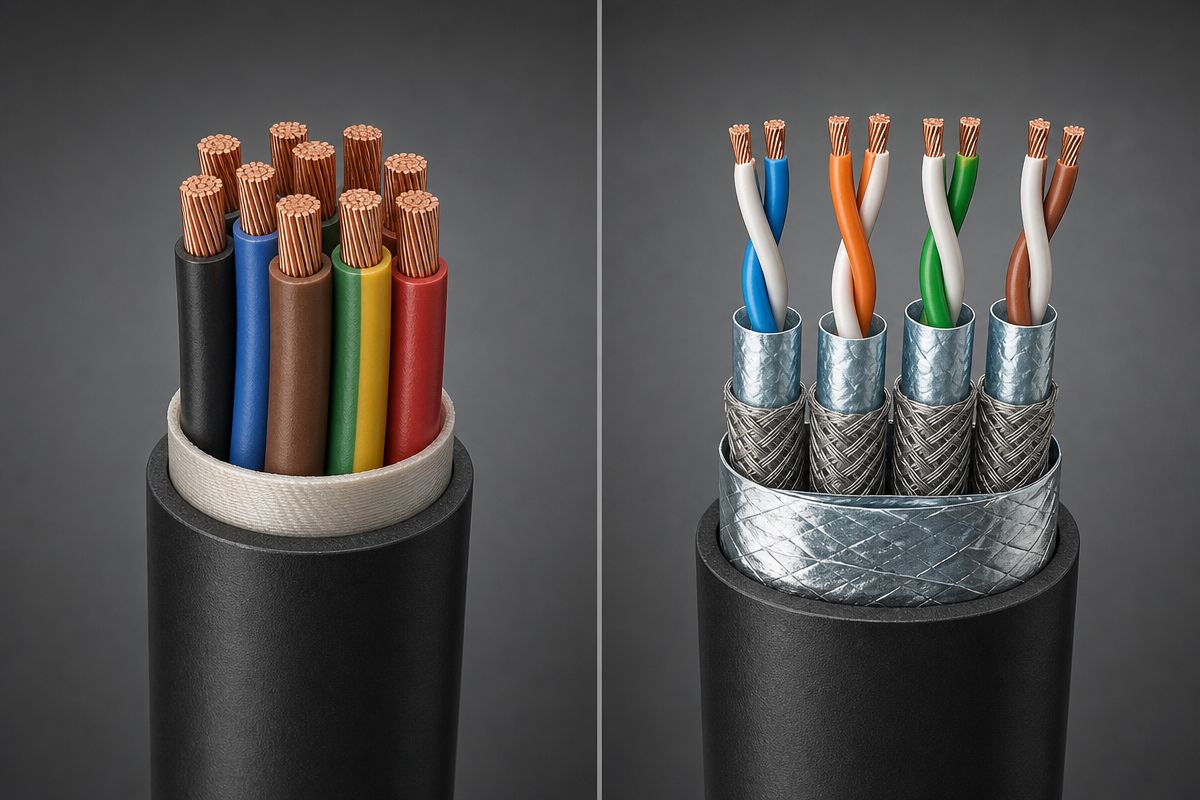

Stuurdraad is geen instrumentdraad.
Standaard besturingskabels dragen schakelcommando's of hulpstroom over. Hun kernen lopen parallel of losjes gebundeld. Maar een industriële instrumentatiekabel stuurt signalen met een lage-milliampère (4-20 mA) of millivolt door. Deze kleine stroompjes vangen verstrooide elektromagnetische velden op zoals een antenne.

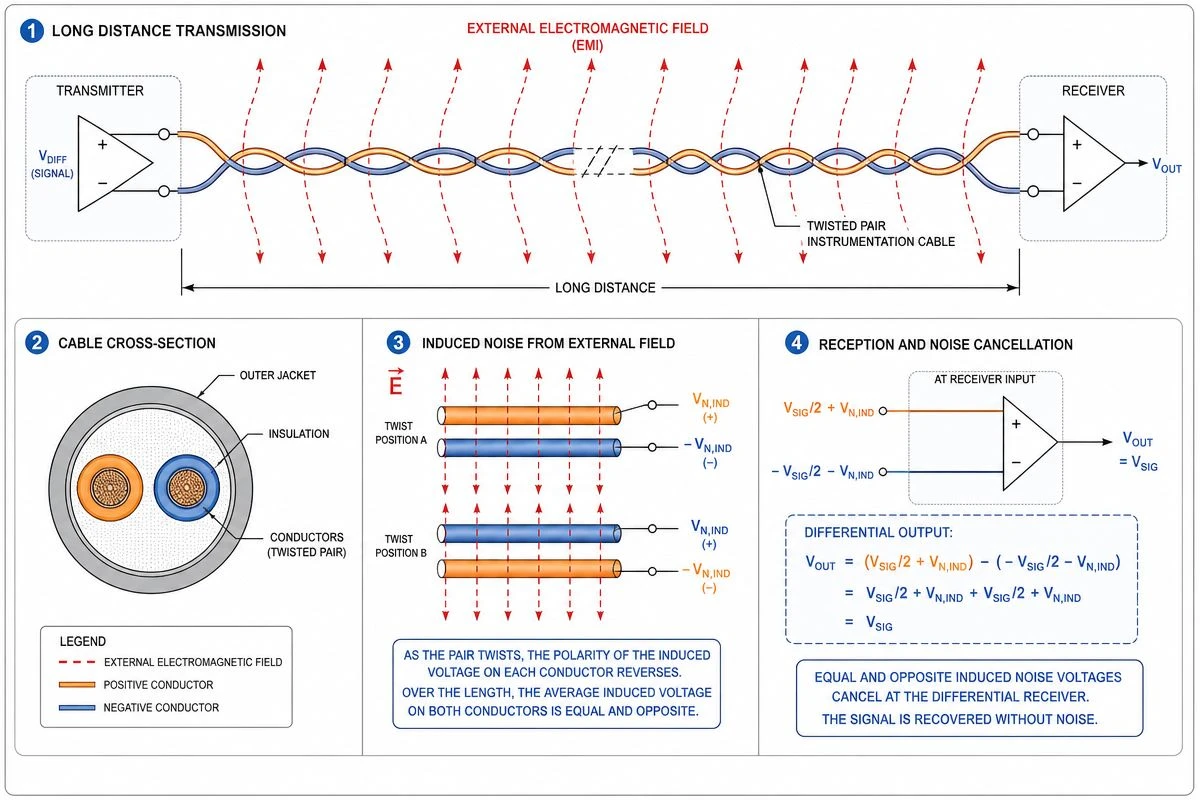

De juiste instrumentdraad is afhankelijk van nauwkeurig getwiste paren. Door twee geleiders samen te draaien, wordt omgevingsgeluid gedwongen beide lijnen gelijkmatig te raken, waardoor elektromagnetische interferentie tijdens het traject wordt geëlimineerd.
Individuele schilden versus algemene schilden
Het kiezen van afscherming hangt sterk af van uw veldgeluidsniveaus:
Voor standaard single{0}}sensoraansluitingen kan een standaard afgeschermde instrumentatiekabel met aluminiumfoliewikkel en een afvoerdraad de ruis van -tot-dag verwerken.

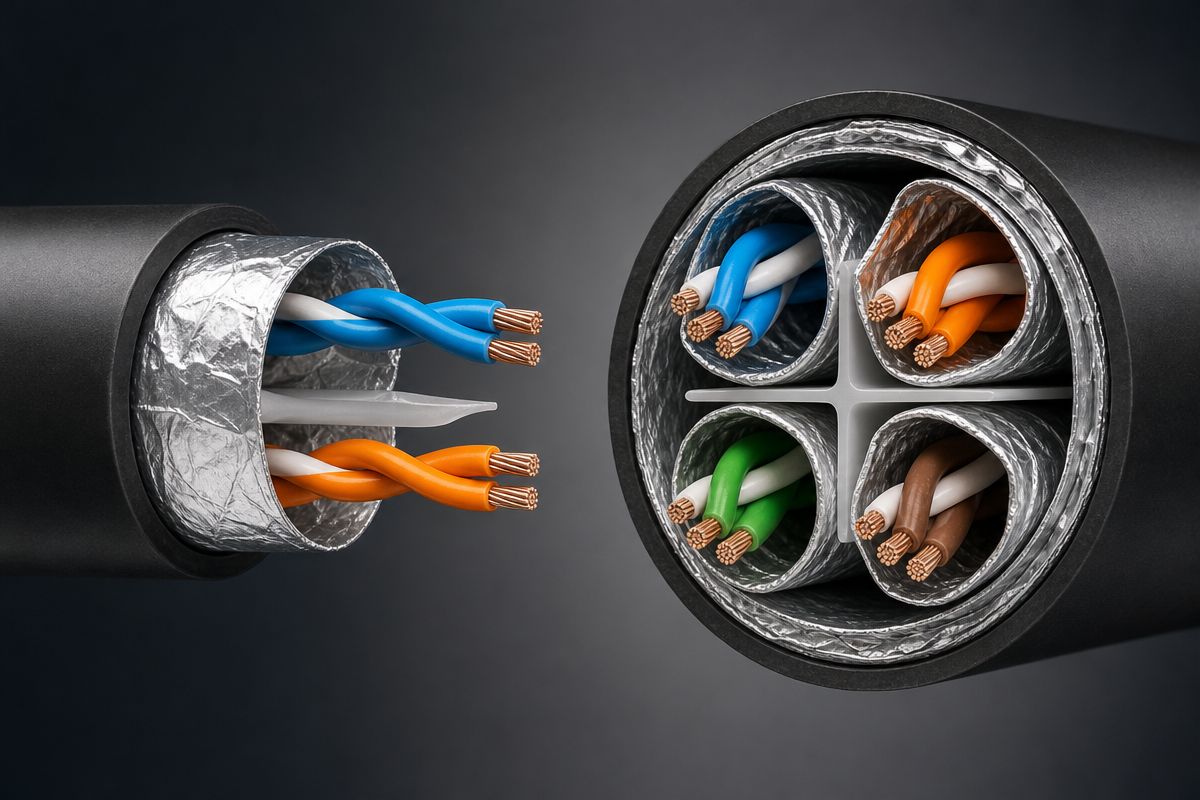

Meerdere signaallussen bundelen (zoals een instrumentkabel met twee paren of een instrumentkabel met vier paren) in de buurt van VFD's met hoog-vermogen? Je hebt zowel afzonderlijke paarschilden als een algehele buitenste schild nodig om signaaloverspraak tussen aangrenzende kanalen te stoppen.
Zorg ervoor dat uw signaal de eerste keer goed werkt
Ontdekte geluidsproblemen tijdens de inbedrijfstelling van de fabriek leiden tot het uitscheuren van kabelgoten en het vertragen van de productie. Verzend uw signaaltypen (4-20 mA, RTD, digitaal), transmissielengtes en nabijgelegen geluidsbronnen. Ons engineeringteam zal de exacte lay-out van de afgeschermde instrumentkabel op maat maken voor een schone datatransmissie.
