Producten Beschrijving
Dirigent en flexibiliteit
5 klasse 5 koperen geleider, bestaande uit veel fijne strengen in plaats van een stijve kern. Dit maakt het veel gemakkelijker om door nauwe leidingen te trekken of bochten in een drukke greppel te nemen, en het vermindert het risico op isolatiespanning door geforceerd buigen tijdens de installatie.
Brandwerendheid en temperatuurbestendigheid
Onder de isolatie zit een laag micatape als brandwerende laag. Gecombineerd met X-HF-110 (XLPO) isolatie is de kabel geschikt voor continu gebruik tot 110 graden - een reële marge ten opzichte van standaard 90 graden kabel wanneer deze door een slecht geventileerde tunnel of een warm industrieel gebied wordt geleid.
Low Smoke Zero Halogeenmantel
De HFS-110-TP (LSZH) buitenmantel produceert minimale rook en geen halogeenzuurgas als deze brandt. Hierdoor blijft het zicht en de luchtkwaliteit beter tijdens een evacuatie. Daarom is LSZH de standaardkeuze voor metro's, kelders en andere besloten openbare ruimtes.
Normen en kernidentificatie
Gefabriceerd volgens AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808 en AS/NZS 3013. Kernkleuren volgen de AS/NZS-conventie: rood/wit voor 2-kernen, rood/wit/blauw/zwart/groen-geel voor 4-kernen+aarde - komt overeen met wat de meeste Australische en Nieuw-Zeelandse projectspecificaties direct vragen.
Waar het wordt gebruikt
Stedelijke tunnels, ondergrondse nutsleidingen en industriële pompstations - overal waar de ruimte krap is en het brandrisico belangrijk is. De flexibele geleider verkort de installatietijd in krappe sleuven, en de 110 graden-classificatie geeft hem hoofdruimte onder aanhoudende zware belasting zonder derating.

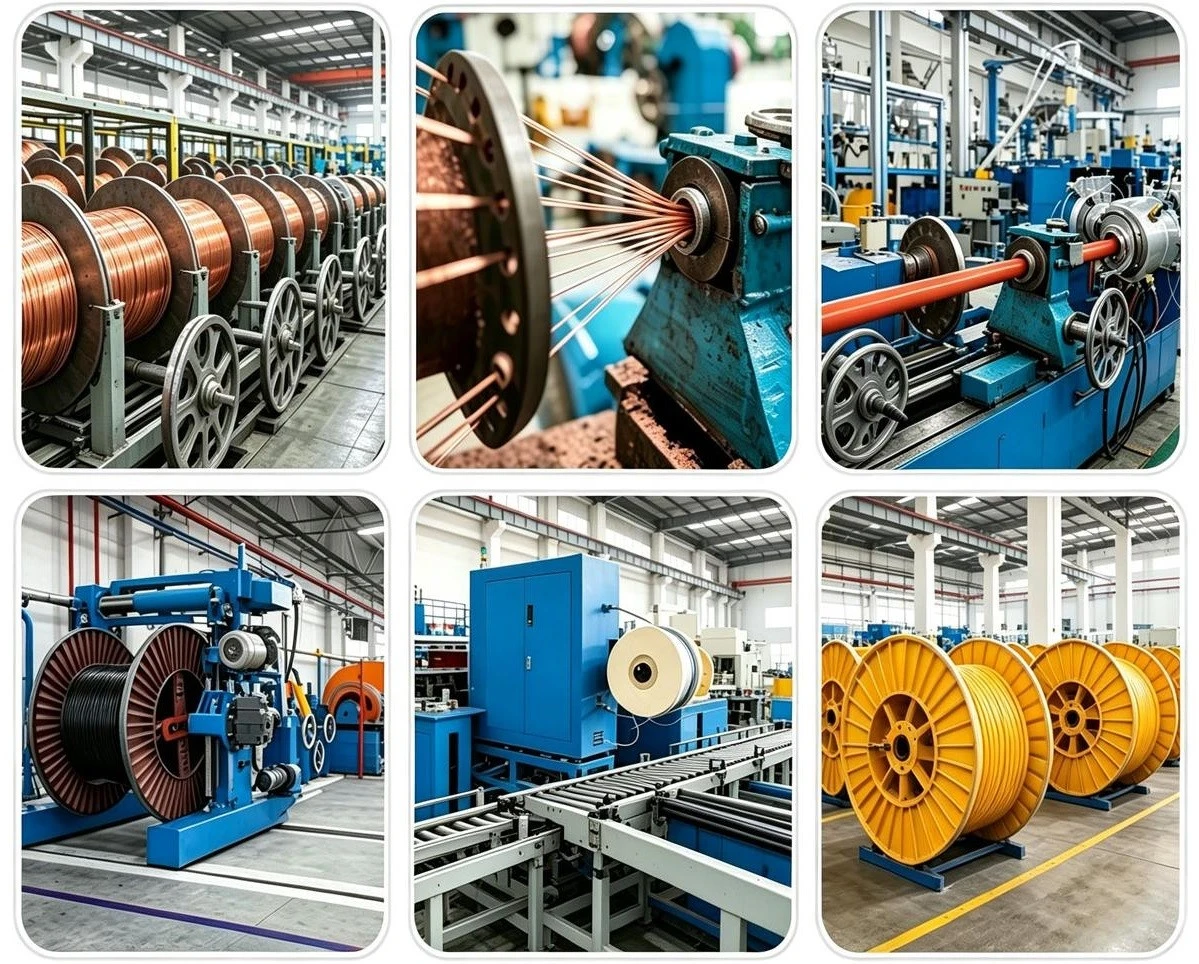

Productie en certificering
We hebben het extrusieproces specifiek aangepast voor deze flexibele, meeraderige geleider, zodat de isolatie stevig aan de strengen hecht in plaats van kleine openingen achter te laten waar vocht in de loop van de tijd kan binnendringen - een veelvoorkomend zwak punt in flexibele kabels van lagere- kwaliteit. Deze batch beschikt over DNV- en ABS-typegoedkeuring voor deze exacte kabelconstructie, en elke haspel wordt op spanning-getest en weerstand-getest voordat deze wordt verzonden, en de rapporten worden bewaard.
Sollicitatie
Certificaat
ISO-kwaliteitsmanagementsysteemcertificaat
IEC 60502-1:2020, EN IEC 61000-6-1:2019,
EN IEC 61000-6-3:2021
|
1. Constructie |
||||||||
|
S/N |
Bouw |
Vereiste |
|
|||||
|
1 |
Geleider |
5 Klasse 5 koperen geleider |
||||||
|
2 |
Brandwerendheid |
Mica-tape |
||||||
|
3 |
Isolatie |
X-HF-110(XLPO) |
||||||
|
4 |
Schede |
HFS-110-TP(LSZH) |
||||||
|
2. Kabelidentificatie Kernidentificatie: 1C: natuurlijke kleur 2C: Rood, Wit 4C+E: Rood, Wit, Blauw, Zwart, Groen/Geel 3. Standaard naleving AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808, AS/NZS 3013 |
||||||||
|
4.Sollicitatie |
||||||||
|
S/N |
Item |
Technische vereiste |
||||||
|
1 |
Nominale spanning |
Wisselstroom 0,6/1(1,2)kV |
||||||
|
2 |
Bedrijfstemperatuur |
'-15~110 graden |
||||||
|
S/N |
Aantal kernen x doorsnedeoppervlak |
Structuur van de dirigent |
Ongeveer. diam. van dirigent |
Nominale thk. van isolatie |
Nominale dikte van de mantel |
Ongeveer. Buitendiameter van kabel |
Ongeveer. gewicht van de kabel |
Kleur van de schede |
|
nr.× m²mm |
nr./mm |
mm |
mm |
mm |
mm |
kg/km |
/ |
|
|
1 |
1×70 |
518/0.40 |
11.0 |
1.1 |
1.4 |
17.7±1.5 |
776 |
Zwart |
|
2 |
1×240 |
1147/0.50 |
20.5 |
1.7 |
1.7 |
29.0±2.0 |
2411 |
Oranje |
|
3 |
1×300 |
1403/0.50 |
23.2 |
1.8 |
1.8 |
32.1±2.5 |
2979 |
Oranje |
|
4 |
2×70 |
518/0.40 |
11.0 |
1.1 |
1.8 |
32.8±2.5 |
1609 |
Oranje |
|
5 |
4×70+1×35 |
518/0.40,259/0.40 |
11.0/7.4 |
1.1/0.9 |
2.1 |
40.4±3.0 |
3588 |
Oranje |
|
5. Elektrische kenmerken |
||||||||
|
S/N |
Aantal kernen × doorsnedeoppervlak × |
Max. DC-weerstand van geleider bij 20 graden |
Spanningsbestendigheidstest |
|||||
|
nr.× m²mm |
Ω/km |
kV/min, geen storing |
||||||
|
1 |
1×70 |
0.272 |
3.5/5 |
|||||
|
2 |
1×240 |
0.0801 |
3.5/5 |
|||||
|
3 |
1×300 |
0.0641 |
3.5/5 |
|||||
|
4 |
2×70 |
0.272 |
3.5/5 |
|||||
|
5 |
4×70+1×35 |
0.272/0.554 |
3.5/5 |
|||||
Huayu ondergrondse laagspanningskabel Voordeel
- Ontworpen voor ondergrondse laagspanningscircuits in de industrie en gebouwen-
- Meer-koperen geleiders zijn bestand tegen vochtige grond en kustomstandigheden -Duurzame isolatie werkt goed in natte, corrosieve ondergrondse omgevingen
- De robuuste-buitenmantel is bestand tegen vocht en bodemcorrosie
- Optioneel SWA-staaldraadpantser tegen stoten, verbrijzeling en schade door knaagdieren
- LSZH/vlamvertragende opties voldoen aan de lokale veiligheidsnormen
- Elke batch voltooit vóór levering volledige elektrische tests
Veelgestelde vragen
Vraag: Verkort de flexibele klasse 5-geleider de levensduur van de kabel in vochtige grond?
A: Niet als de schede intact blijft. In ieder geval helpt de flexibiliteit - het geeft de kabel wat mee als de grond enigszins zakt, in plaats van te barsten zoals een stijve geleider onder dezelfde spanning zou kunnen.
Vraag: Kan deze stijve mineraal-geïsoleerde (MICC) kabel vervangen?
A: Voor de meeste toepassingen waarbij de zorg de verspreiding van rook en vlammen betreft in plaats van het overleven van directe vlammen bij extreme temperaturen, ja - voldoet deze kabel aan de AS/NZS 3013 brandprestaties en is aanzienlijk eenvoudiger en goedkoper te installeren dan MICC.
Vraag: Is deze kabel geschikt voor directe begrafenis?
A: Ja, dat is het beoogde gebruik. Als de kabel door een sectie loopt met een eigen brandcompartimentclassificatie, controleer dan die classificatie aan de hand van de LSZH- en micatape-prestaties van deze kabel, in plaats van aan te nemen dat algemene ondergrondse kabels automatisch voldoen.
